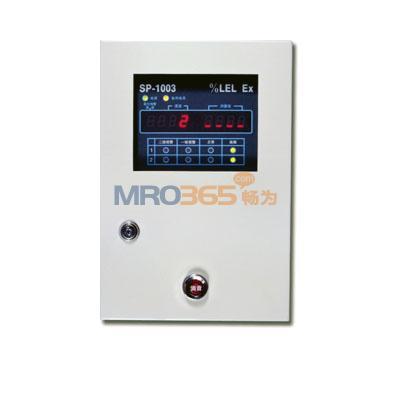

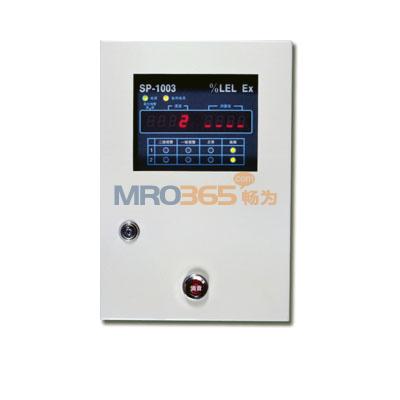

SP-1003-2 壁挂式控制器

主要特点

显示屏循环显示各通道监测信息
两级报警值设定,不同声光信号指示不同报警级别
两级无源报警继电器输出,较大容量AC220V, ***
开关量关断延时0～60分钟可调
支持RS-485与上位机通讯
主备电源自动切换，电源超/欠压及断电报警
数据存储功能，存储报警记录
具有开机自检功能
输入端加有保护电路

技术参数

工作电源 AC 185～250V,50Hz（0.***）
备用电源 2通道12V，2.2Ah，4/8/16通道12V，7Ah
输出电源 DC 16V，500mA
工作方式 巡检
采样速率 2/4/8通道：125毫秒/通道，16通道： 62.5毫秒/通道
功率 2 通道20W，4 通道30W，8 通道50W ，16通道80W （满载）
输入信号 4～20mA （2线/3线 检测器）
输出信号
报警记录 先报警通道号显示、报警部位显示、报警事件记录、
报警设定 越限（上限）报警，两级限值可设
报警功能 各级独立的LED灯指示和不同频率的声响报警区分不同报警等级
报警输出 两级无源报警继电器/每通道
触点容量 AC 220V ***
通讯接口 RS-485
环境温度 -20℃~+55℃
环境湿度 0-99% RH
环境压力 86~106kPa
显示方式 2/4/8通道：8位数码管，16通道：图形点阵
分辨率 0.01(0～99)/0.1(100～999)/1(1000～2000)/0.1(氧气)
测量精度 < ±1%
外形尺寸 HWD 320×220×100mm（2 通道）
HWD 470×310×115mm（4、8通道）
HWD 500×350×135mm（16 通道）
外壳颜色 灰
重量 2 通道6kg，4、8通道12kg，16通道13kg
CMC证书 京制00000301号
消防证书 073064850045R0M（2通道）
073064850046R0M（4通道）
073064850047R0M（8通道）

应用领域

石油化工
冶金、燃气
消防
炼油厂/制漆、喷漆、染料操作
染料操作
电力，通讯
城市供水
污水处理
科研、教育、国防
